СА610

Измеритель коэффициента трансформации

Измеритель СА610 предназначен для измерения коэффициента трансформации и проверки группы соединения обмоток автотрансформаторов, трехфазных и однофазных трансформаторов и других масштабных преобразователей напряжения и тока

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • Процесс измерения с проверкой группы соединения обмоток трехфазного трансформатора выполняется автоматически
  • Автоматический контроль короткого замыкания в измерительной цепи и правильности подключения прибора к обмоткам высокого и низкого напряжения
  • Широкий диапазон измерения коэффициента трансформации
  • Возможность измерения угла сдвига фаз между первичным и вторичным напряжениями
  • Встроенный источник обеспечивает установку напряжения возбуждения до 200 В
  • Возможность работы от автомобильной бортовой сети 12 В
  • Напряжения возбуждения 1 В и 8 В позволяют измерять параметры трансформаторов тока, не вводя в насыщение их сердечники
  • Сохранение результатов измерений в энергонезависимой памяти с возможностью считывания компьютером
  • Малые габариты и вес

ПРИМЕНЕНИЕ

Испытания:

  • Однофазных и трехфазных силовых трансформаторов
  • Автотрансформаторов
  • Измерительных трансформаторов напряжения и тока
Наименование измеряемой величины Диапазон измерений Погрешность измерений
 Коэффициент трансформации



0,8…1000

1000…5000

5000…10000

± 0,15 %

± 0,2 %

± 0,3 %

Разность фаз первичного и вторичного напряжений трансформатора при измерении коэффициента трансформации -180 °…180° ± 0,5 °
Сила тока в цепи возбуждения Iв 0…0,7 А ± (0,02·IВ + 0,0001) А



Номинальные значения напряжения возбуждения 1; 8; 40; 100; 200 В
Погрешность установки напряжения возбуждения ± 5 %
Частота напряжения возбуждения (50 ± 1) Гц



Электропитание прибора
Номинальное напряжение

Номинальная частота

220/230 В

50 Гц

Рабочие условия применения

Температура окружающего воздуха

Относительная влажность воздуха



— 10…40 °С

до 80% при температуре 25°С без конденсации

Размеры, не более 250 мм × 150 мм × 350 мм
Масса, не более 4,5 кг
Гарантия 18 месяцев

Наименование

Кол-во, шт.

Номер для заказа


Базовая комплектация:

1

Блок измерительный СА610

1

411419.001

2

Кабель измерительный (КИ1) однофазный (прикладываемого или высшего напряжения, ВН), 1 м

1

685611.020

3

Кабель измерительный (КИ2) однофазный (снимаемого или низшего напряжения, НН), 1м

1

685611.021

4

Кабель измерительный (КИ3) трехфазный (прикладываемого или высшего напряжения, ВН), 5 м

1

685611.022

5

Кабель измерительный (КИ4) трехфазный (снимаемого или низшего напряжения, НН), 5 м

1

685611.023

6

Кабель-удлинитель (КУ1), 10 м

1

685611.024

7

Кабель-удлинитель (КУ2), 10 м

1

685611.025

8

Кабель интерфейсный последовательного порта (RS232)

1

9

Кабель питания ~220 В 50 Гц

1

10Кабель питания от источника постоянного напряжения – 12 В (КП1)

1

685612.008

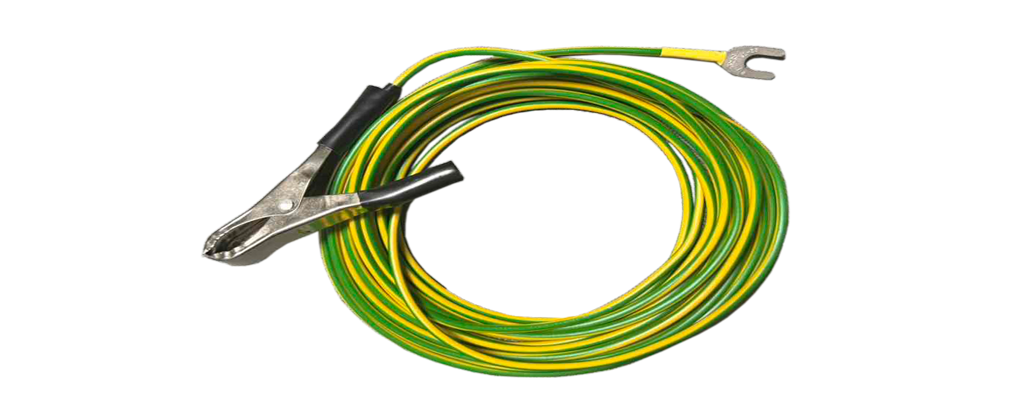

11Кабель заземления (КЗ1), 5 м

1

685611.203

12 Зажим типа "крокодил"

8

13Программное обеспечение измерителя (диск инсталляционный)

1

411419.001К

14Сумка 610

1

323382.042

15Сумка кабельная

1

323382.010

16Руководство по эксплуатации, Часть 1, Техническая эксплуатация

1

411419.001 РЭ

17Руководство по эксплуатации, Часть 2, Методика поверки

1

411419.001 РЭ1

18Паспорт

1

411419.001 ПС
